　　PLC工控板是工控機的一個重要組成部分，衡量一塊PLC工控板，則需求從它的芯片組、規劃與布局、做工用料等三方面來決議的。那么該怎么選擇一塊適宜的PLC工控板？下面從工控機主板的布線規劃與布局以及工控機主板的做工用料這兩方面來談?wù)劰た貦C(jī)主板的質量是怎么來表現的。

　　01  PLC工控板的布局

　　在布局方面，PLC工控板主要是從各個部件的組織與線路的走線來表現的，在澤創偉業看來，一塊好的PLC工控板就是一件精美的藝術品。供給芯片組的廠商在向工控機主板廠商出貨時會相應供給芯片組的規劃指南（CHIPSET DESIGN GUIDE），一起一般還會有根據規范的樣板，咱們叫做工程板。

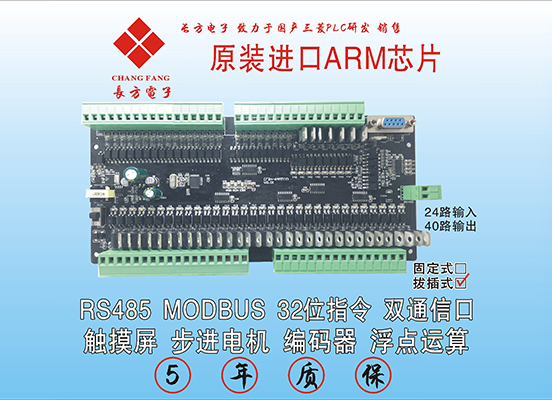

　　PLC工控板

　　歐美大廠常依照規范板的規劃，會做的很符合官方芯片組所供給的標準，這樣的做法功能有所確保，可是價格難以操控。臺灣地區的廠商往往為了權衡本錢，就會在工控機主板的結構布局上做文章，經常會融入一些共同的規劃在里面。

　　02  PLC工控板的結構、用料

　?。?）現在有些工控機主板商為了節省本錢，下降價格，能夠在市場上站穩腳跟，不光將板型層數，不運用公版規劃，還在工控機主板的用料配件上也有相應的調整，只滿意芯片組的根本的功能要求，這種下降本錢的做法是對廠商的工控機主板規劃布局才能的一個檢測。

　　更小的空間里放上相同多的擴展位，還要保持住穩定性以及限制干擾，這樣工控機主板結構組織規劃的合理性就顯得特別的重要，略微有一點規劃不合理就會導致死機，在這點上實力不濟的廠商就很簡單在這些當?shù)爻黾劼?，主板不穩定、功能較差都是由此形成的，所以，假如沒有什么特殊要求，仍是選用公版規劃的工控機主板比較好，怎么辨別是否是公版規劃，那就要看用戶對芯片組的掌握程度了。

　　（2）工控機主板上接口部件方位一般來說是固定的，不能隨意改動，類似于PICMG等擴展槽和鍵盤、鼠標、USB等接口就是如此，它們有必要合作機箱上的孔位，保持相對的方位?？墒怯行r分會供給新的機箱擋板來替換掉機箱所自帶的擋板，來完成新接口布局。

　?。?）CPU與芯片組的布局，由于CPU與CHIPSETS相連的電路比較重要，而且芯片組有特殊的規劃要求，再者芯片組廠商對CPU、芯片組及其周邊的區域規劃也有很清晰的要求，所以規劃布局時簡直都是選用公版規劃的。

　　（4）除開擴展槽和CPU、CHIPSETS之外，其他部件能夠比較自在組織方位。例如ATX電源接口座，應該規劃的遠離CPU電扇，讓機箱內得到更好的散熱作用。

　?。?）工控機主板的布局要求合理性，工控機主板的某些規劃考慮的并不很周全，假如您選購的時分需求注意的一些細節，例如有部分工控機主板在CPU接口鄰近的電容會影響電扇的裝置，等等，這些都是您選購時分應該注意的作業。

　　03  工控機主板布線規劃

　?。?）在講布線規劃之前，澤創偉業先跟咱們說一下概念：北橋芯片到CPU、內存間隔持平是工控機主板規劃的根本要求，即所謂的"時鐘線等長"。咱們知道作為CPU與內存連接橋梁的北橋芯片在布局上就很有考究?，F(xiàn)在一些有研制實力的工控機主板廠商在北橋芯片組織布局上選用旋轉45度的奇妙規劃，不光縮短了北橋與CPU、內存槽、AGP槽之間的走線長度，而且使時鐘線等長。

　?。?）工控機主板上的布線規劃是一門比較專業的學識，它要視不同的線路特性進行不同的規劃處理方式。工控機主板上選用的"蛇行布線"就很有考究，有些人以為蛇行布線越多就闡明有更高的規劃水平，這種觀念是錯誤的。

　　選用蛇行布線的原因有兩個：一個是為了確保布線線路的等長，由于像CPU到北橋芯片的時鐘線，它不同于一般電器上的線路，在這些線路上以100MHz左右的頻率高速運轉的信號對線路的長度非常的敏感，不等長的時鐘布線路會引起信號的不同步進而形成體系不穩，這樣某些線路需求以曲折的方式走線，以調節長度；

　　另一個運用蛇行布線的常見原因是為了盡可能削減電磁輻射（EMI）對主板其他部件和人體的影響，由于高速而單調的數字信號會大大地干擾主板上模仿器材的作業。往常按捺EMI的一種簡潔方法就是經過規劃蛇形布線，來盡可能多吸收消化輻射。

　　選用蛇行布線有了上面這些好處，并不是說在工控機主板布線規劃的時分運用蛇行布線越多越好，由于過多過密的主板布線會形成工控機主板布局的疏密不均，會對工控機主板的質量有一定的影響。好的布線應使工控機主板上各部分線路密度不同不大，而且要盡可能均勻分布不然很簡單形成工控機主板的不穩定。該怎么選擇一塊適宜的PLC工控板今日就介紹到這了，期望對咱們有所幫助。
